一、舌诊模块功能详解
在特定的光源环境下，采用单反相机获得患者舌像信息，运用国际照明委员会（CIE）色差公式和支持向量机（SVM）、动态形状模型（ASM）等多项成熟先进技术，对舌体图像的颜色、纹理、轮廓进行特征提取，将这些特征值与特征数据库中的阈值进行比对，给出舌象分析结果。
1、舌象分析功能包括舌体自动分割、舌色、苔色识别、舌形判断等中医舌诊中的常见内容。
2、系统提供数据库存储、pdf文档输出、报表打印功能供用户进行数据的保存、外部输出以及日后维护。
3、历史病例查询功能允许用户对以前输入的病例按条件进行查询和读取。系统可按用户输入的条件进行模糊查询，查询到的记录可以进行读取成为当前病例进行修改和维护。
本系统从模式识别的角度出发，通过对病人面部图像进行分割，得到面部颜色、光泽和口唇定性定量分析结果，结合医生专业诊断，给出专业诊断结果并打印成报告。该系统能达到辅助中医临床诊断的作用。从数据库中读取面诊信息数据，建立和编辑病例，并对面部图线颜色、光泽和口唇进行分析和判读，建立中医诊断报告。
二、面诊模块功能详解
本系统采用形状模型ASM(Active Shape Model)实现对眼睛、鼻子等器官进行定位，提取出额头、下颏和两颧区等人脸区域。通过采用K-means算法对面部图像的颜色进行提取，计算不同的颜色聚类中心的距离而进行面部颜色的分析；通过采用改进的2DPCA对面部图像进行特征抽取，通过计算测试样本特征与训练样本特征之间的余弦距离，实现对面部图像的光泽分析；通过运用SVM支持向量机提取图像多个特征并进行对子集的筛选实现对口唇的分析。
1、患者信息录入与采集功能用于采集患者基本信息，对当前数据库中患者信息进行简单的查询和浏览，并对患者照片进行采集和管理。
2、患者信息查询主要功能是对数据库中患者信息进行排序，分类，以及对患者的各种信息进行模糊查找。
3、面部图像分析是中医面诊分析系统的核心功能模块，其功能是对患者面部照片进行定量分析，并给出结果数据同时生成报表。
4、诊断报告功能可以分别显示当前的患者和通过查询后的患者的诊断结果，最后保存成电子版的格式。
5、医生诊断信息录入功能，是根据医生自己的经验对病人的面部颜色、光泽，口唇颜色进行判读，并将诊断结果保存录入数据库。
6、数据的导入导出以及批量分析的功能，将数据库中的患者数据导出为Excel文件便于用户分析管理。
三、脉诊模块功能详解
工作原理：采用特定触力面的压力传感器，对受试者脉搏压力信号进行采集，通过传感器将其转换为压力波的电信号，然后提取电信号中具有代表性的幅度值与时间值，与特征数据库中的阈值进行比对，给出脉象分析结果。
输出结果：
1、舌象信息[4类/25种体征]
舌色（9种）：舌淡红、舌淡、舌红、舌绛、舌暗红、舌淡紫、舌紫暗、舌边尖红（舌色局部特征）、瘀斑瘀点（舌色局部特征）
苔色（4种）：苔白、苔黄白相兼、苔黄、苔灰黑、
苔质（7种）：苔薄、苔厚、苔腻、苔腐、苔少、苔无、苔剥
舌形（5种）：胖、瘦、齿痕、点刺、裂纹
2、面部色泽信息：[4类/23种体征]
面色（14种）：红黄隐隐明润含蓄、面色白、面色苍白、面色晄白、面色青、面色青黄、面色黄、面色萎黄、面色黄而鲜明、面色黄而晦暗、面色赤、面色暗红、面色黑、面色黧黑
局部特征（2种）：两颧红、眼眶黑
面部光泽（3种）：有光泽、少量光泽（少华）、无光泽（无华）
唇色（4种）：淡、红、暗红、青紫
测脉结论报告：
脉位：分浮、中、沉三类；
脉力：分有力、中、无力三类；
脉势：分满实、正常、低乎虚、中空虚四类；
脉率：分迟、缓、平、带数、数、疾六类；
节律：分正常、不齐、结代、促四类；
脉形：以a、b、c分别标记主波、重搏前波、重搏波，按各波出现的情况分为abc、ab、ac、a等四种脉形；
脉名：按位、数、形、势综合判别，有平、弦I、弦Ⅱ、弦Ⅲ、弦Ⅳ、滑、平滑、平弦、弦滑、涩、芤、濡、虚、实、弱、微、散、革、牢、紧、洪、细、浮、沉、迟、缓、数、疾、结代、促等。
基本参数：外形尺寸（长*宽*高）：650mm*650mm*1250mm 重量：47KG 工作电压：220V  频率：50HZ
光源参数：
环形光源系列-RI12045
产品特点：高密度LED列阵，高亮度，配漫射板导光，光线均匀扩散与水平方向呈45度照射。白色 24V   10.7W   亮度5000mcd  色温5600K
材质：合金铝
使用环境：-25TO+85度
保存环境：-40TO+100度
相机配置：数码相机(佳能相机: 机身特性：APS-C规格数码单反 有效像素：800万 显示屏尺寸：2.5英寸 约20.7万像素液传感器尺寸：22.2*14.7mm CMOS高清摄像：高清（720P） 产品重量：约450g（仅机身） 存储卡类型：SD/SDHC/SDXC卡 机身颜色：干练黑色，金属灰色续航能力：使用取景器拍摄：23连拍功能：连拍速度 JPEG：快门速度：1/4000秒至1/60秒)
系统配置：优派1948液晶显示器：19英寸,主板：微星：B75MA-P45,CPU 型号：酷睿I3处理器,CPU 频率：2.9GHz,内存容量：2GB DDR3 1333MHz,硬盘容量：500GB 显卡芯片：Intel GMA HD 3000,操作系统：Windows XP 64bit,显卡类型：核心显卡,音频系统：集成,有线网卡：1000Mbps以太网卡。

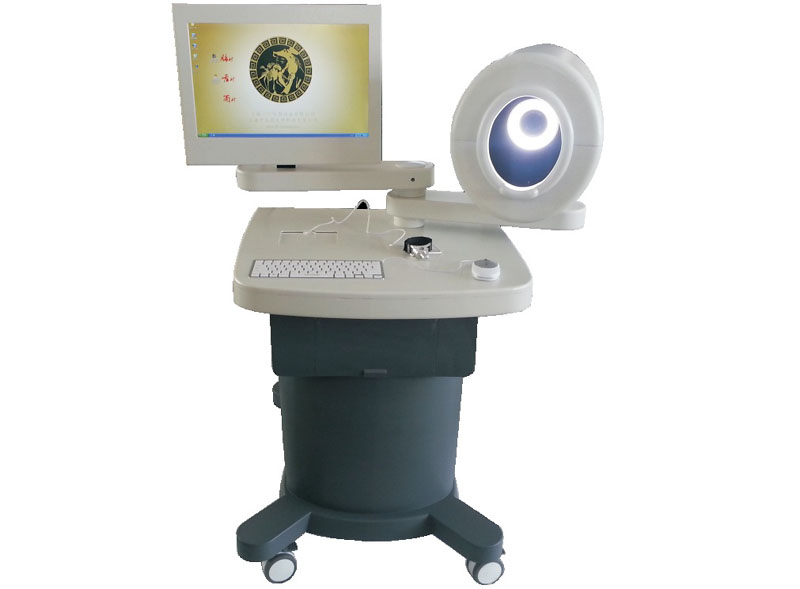

产品组成：
舌象分析系统台车：1台
工作台：1台
19寸显示器：1台
动能传感器 ：1只
数码相机：1台
定制光源：1只
数据线：1根
电源线 ：1根
